Cabo de polietileno reticulado (contendo cabo retardante de chamas), cabo de alimentação de plástico (contendo cabo retardante de chamas e resistente ao fogo), cabo com baixa emissão de fumaça e baixo teor de halogênio, cabo de controle, polietileno reticulado (polietileno), cabos aéreos isolados, cabo de mineração, fio trançado concêntrico de linha circular, cabos de incêndio de alta temperatura.

Aplicação do produto

Habitação Iluminação pública/Navegação por satélite Equipamentos de rede digital/Equipamentos para a indústria química/Equipamentos de comunicação sem fio/Energia térmica Equipamentos para energia hidrelétrica/Indústria siderúrgica Equipamentos para a indústria metalúrgica/Indústria farmacêutica/Aplicações de equipamentos de perfuração de petróleo e minerais.

Equipamento de produção

Extrusora de plástico, extrusora de alta velocidade, máquina de torção de quadros, máquina de torção de tubos, máquina formadora de cabos, máquina de solda a ponto, gerador de vapor, sala de reticulação, máquina de trefilação de fios, máquina de solda de topo, máquina de codificação, bobina de fio, equipamento de reticulação por irradiação UV, máquina de enrolamento de fios de alta velocidade, máquina de agrupamento, máquina de torção sem torção de alta velocidade, máquina de teste universal eletrônica, ponte de resistência CC, console de teste de alta tensão, máquina de faísca de frequência de energia, dispositivo de teste de alta pressão.

Nossa fábrica

A empresa tem mais de 110 conjuntos de equipamentos modernos de produção de fios e cabos e mais de 30 conjuntos de equipamentos de teste avançados. A empresa tem mais de 210 funcionários, incluindo 10 engenheiros seniores, 20 professores técnicos, mais de 40 operadores qualificados e mais de 10 gerentes de alta qualidade. Os produtos foram inspecionados por departamentos de inspeção de qualidade nacionais, provinciais e municipais e verificados no local pelo mercado, e a taxa qualificada é de 100%.

Cabo de alimentação blindado de cobre de 4 núcleos

Normas IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 classe 2 (construção)

Low Smoke Halogen Free Multicore XLPE Cable

Cabo XLPE multicore sem halogênio e com baixa emissão de fumaça

Material de isolamento: XLPE
Aplicação: Subterrâneo
Material do condutor: Cobre
Jaqueta:PVC

Irradiated Halogen-free Low Smoke Flame Retardant Wire

Fio retardante de chamas irradiado, sem halogênio e com baixa emissão de fumaça

a. A temperatura máxima de operação de longo prazo do cabo isolado XLPE é de 90 graus
b. A temperatura de instalação do cabo não deve ser inferior a 0 graus
c. A temperatura máxima de curto-circuito não deve exceder 250 graus, não mais que 5 segundos
d. Não pode ser colocado sem o limite de queda com tração mecânica suficiente. O cabo de núcleo único não pode ser colocado em tubo de ferro ou fixado por ferramentas de ferro circundadas ao redor dos cabos.

Multi Core Copper Conductor PVC Insulated Nonarmored Cable

Cabo condutor de cobre multinúcleo isolado em PVC não blindado

Local de origem: SHANDONG, China
Marca: YIMENG ou OEM
Tipo:BAIXA TENSÃO
Cor: Preto ou conforme sua necessidade

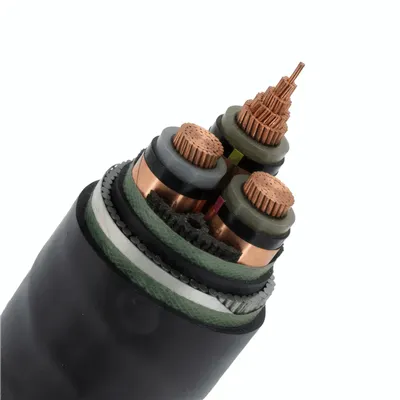

High Voltage Copper Conductor XLPE Armoured Power Cable

Cabo de alimentação blindado XLPE de condutor de cobre de alta tensão

1). Padrão: IEC60502, GB/T 12706
2). Tensão: 0.6/1kV
3). Áreas de seção transversal nominal: 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2

Cabo de núcleo flexível retardante de chamas

Fio e cabo isolados em PVC são adequados para colocação em locais fixos. É amplamente utilizado na conexão de dispositivos de energia, iluminação, aparelhos elétricos diários, instrumentos, etc. com tensão nominal CA de até e incluindo 450/750 V

low-voltage-xlpe-insulated-pvc-sheathed-cable062ee691-8481-4cbd-b44c-e0188cb0ee06

Cabo com bainha de PVC isolado XLPE de baixa tensão

aluminium-pvc-insulated-pvc-sheath-armouredee91bab9-6d59-4cd5-a17f-0aeee15297c5

Cabo blindado com bainha de PVC isolado de alumínio e PVC

Nome do produto: cabo de alta tensão
Faixa de número de núcleos: 1~3
Seção transversal (mm2):240 300 400
Isolamento: XLPE

Cabo elétrico blindado subterrâneo

1. Cabo blindado de cobre 4 núcleos 25mm 35mm
2. Cabo de alimentação com revestimento de PVC e isolamento XLPE
3. Certificação CCC IEC

O que é cabo elétrico blindado subterrâneo?

O cabo elétrico blindado tem uma camada extra de armadura em comparação com os cabos comuns. Há armadura de fita de aço, armadura de fio de aço fino e armadura de fio de aço grosso, etc. Os cabos blindados são mais adequados para enterramento direto do que os cabos comuns com uma resistência mecânica mais forte. A camada de proteção mecânica pode ser adicionada a qualquer estrutura do cabo para aumentar a resistência mecânica do cabo e melhorar a resistência à corrosão. Ele é projetado para áreas que são fáceis de sofrer danos mecânicos e extremamente suscetíveis à erosão. Ele pode ser colocado por qualquer método e é mais adequado para enterramento direto em áreas rochosas.

A diferença entre cabos elétricos blindados subterrâneos e cabos elétricos comuns

● A camada protetora mais externa do cabo é enrolada com fita de aço ou fio de aço para proteger o cabo de danos por forças mecânicas externas; enquanto isso, há um cabo reticulado cuja camada isolante externa é feita de polietileno reticulado. Pode ser usado um cabo XLPE blindado, ou seja, um cabo isolado com material reticulado e protegido por uma camada externa blindada.

● A armadura tem um certo grau de resistência a forças externas, e também pode evitar que o cabo morda ratos, o que elimina problemas de transmissão de energia. O raio de curvatura da armadura deve ser grande, e a camada de armadura pode ser aterrada para proteger o cabo.

● Os materiais de armadura comumente usados incluem fita de aço, fio de aço, fita de alumínio, tubo de alumínio, etc., entre os quais a fita de aço e a camada de armadura de fio de aço têm alta permeabilidade com um bom efeito de blindagem magnética e podem ser usados para interferência anti-baixa frequência. A camada também permite enterrar diretamente sem passar pelo tubo. Pois é barato e de boa qualidade, e é mais prático de usar.

● O método de designação de código de cabo elétrico blindado é adicionar um número após o símbolo de cabo comum. O primeiro: "2" significa blindagem de fita de aço dupla; o segundo: "2" significa bainha de PVC. Se usar bainha de polietileno, basta mudar "2" para "3". Por exemplo, YJV significa cabos comuns, e YJV22 significa cabos elétricos blindados.

● O preço dos cabos blindados é geralmente cerca de 12-15% mais alto que o dos cabos comuns.

● O cabo já tem boa proteção externa, como proteção de tubo de aço, ou deitado em um lugar com um excelente ambiente operacional. Da perspectiva da economia de engenharia, cabos comuns podem ser usados.

Tipos de cabos elétricos blindados subterrâneos

Cabo de aço blindado (SWA)

Os cabos SWA apresentam fios de aço enrolados em volta da camada de isolamento e dos condutores, fornecendo excelente proteção mecânica. Eles são comumente usados em instalações externas e projetos de fiação subterrânea.

Cabo blindado de fita de aço (STA)

Os cabos STA empregam uma camada de fita de aço em vez de fios para blindagem. Esses cabos oferecem flexibilidade e são frequentemente preferidos para aplicações internas onde restrições de espaço são uma consideração.

Cabo blindado de fio de alumínio (AWA)

Os cabos AWA utilizam fios de alumínio para blindagem, oferecendo uma alternativa mais leve aos cabos blindados de aço. Eles são adequados para aplicações onde o peso é uma preocupação.

Guia de instalação para cabo elétrico blindado subterrâneo

Preparação:Planeje a rota do cabo e garanta que todas as ferramentas e equipamentos necessários estejam prontamente disponíveis. Conduza uma inspeção completa da área de instalação para identificar quaisquer perigos ou obstáculos potenciais.

Manuseio de cabos:Manuseie o cabo blindado com cuidado para evitar danos ao isolamento ou à blindagem. Use técnicas adequadas de elevação e suporte ao transportar e instalar o cabo.

Roteamento e proteção:Passe o cabo pelo caminho designado, tomando cuidado para evitar dobras ou torções acentuadas que possam comprometer sua integridade. Prenda o cabo no lugar usando grampos ou suportes adequados para evitar movimento ou tensão nos condutores.

Rescisão e Conexão:Descasque o isolamento do cabo conforme as diretrizes do fabricante e termine os condutores usando conectores ou terminais apropriados. Certifique-se de que todas as conexões estejam adequadamente isoladas e protegidas contra umidade e contaminantes ambientais.

Testando e comissionando:Após a instalação ser concluída, realize testes completos para verificar a integridade e a funcionalidade do sistema de cabos blindados. Verifique a continuidade, a resistência do isolamento e a queda de tensão nos condutores antes de energizar o circuito.

Os principais benefícios do uso de cabos elétricos blindados subterrâneos

Proteção mecânica:A camada de blindagem metálica oferece proteção robusta contra danos físicos, como impactos, abrasão e esmagamento, tornando-os adequados para uso em ambientes hostis ou perigosos.

Resistência à corrosão:A capa metálica ajuda a proteger o cabo de fatores ambientais como umidade, produtos químicos e outros elementos corrosivos, prolongando a vida útil do cabo.

Segurança elétrica:A camada de blindagem atua como um caminho de aterramento, fornecendo uma camada adicional de proteção contra choque elétrico e garantindo a segurança do pessoal que trabalha próximo ao cabo.

Resistência a roedores e pragas:A armadura de metal dificulta que roedores, insetos ou outras pragas danifiquem o cabo, reduzindo o risco de falhas no cabo.

Flexibilidade e facilidade de instalação:Cabos blindados geralmente são mais flexíveis do que conduítes metálicos rígidos, o que os torna mais fáceis de instalar e passar por espaços apertados.

Resistência ao fogo:Cabos blindados são menos suscetíveis a queimar ou derreter em caso de incêndio, melhorando a segurança geral contra incêndio.

Aplicações de cabos elétricos blindados subterrâneos

Instalações subterrâneas:Cabos blindados são comumente usados para instalações subterrâneas devido à sua capacidade de suportar as condições severas encontradas no solo. Eles fornecem excelente proteção contra umidade, produtos químicos e danos físicos, tornando-os ideais para aplicações como distribuição de energia subterrânea, iluminação pública e fiação residencial.

Iluminação externa:Em sistemas de iluminação externa, cabos blindados oferecem durabilidade e resistência às intempéries excepcionais. Seja para iluminação de jardim, iluminação de caminho ou iluminação de segurança, cabos blindados garantem fornecimento de energia confiável, ao mesmo tempo em que protegem contra fatores ambientais como chuva, radiação UV e flutuações de temperatura.

Locais Industriais e de Construção:Ambientes industriais e de construção geralmente envolvem maquinário pesado, equipamentos e operações rigorosas. Cabos blindados são amplamente usados nesses ambientes para garantir o fornecimento seguro e ininterrupto de eletricidade. Eles são capazes de suportar alto estresse mecânico, tornando-os adequados para distribuição de energia em fábricas, armazéns, canteiros de obras e outras aplicações industriais exigentes.

Redes de Distribuição de Energia:Cabos blindados desempenham um papel crucial em redes de distribuição de energia, tanto em ambientes internos quanto externos. Eles são frequentemente empregados em subestações, estações transformadoras e painéis elétricos para transmitir eletricidade por longas distâncias. Cabos blindados fornecem proteção contra danos acidentais, o que é essencial para manter o fornecimento de energia ininterrupto para áreas residenciais, comerciais e industriais.

Locais perigosos:Certos ambientes, como plantas químicas, refinarias de petróleo e minas, apresentam condições perigosas devido à presença de substâncias inflamáveis ou atmosferas explosivas. Cabos blindados com certificações específicas, como propriedades retardantes de chamas ou à prova de explosão, são usados para mitigar o risco de incidentes elétricos nesses ambientes. Esses cabos são projetados para conter quaisquer faíscas ou calor potenciais gerados, garantindo a segurança do pessoal e da propriedade.

Dicas de instalação para cabos elétricos blindados subterrâneos

Medir e cortar

Meça com precisão o comprimento do cabo necessário e use uma ferramenta de corte adequada para cortá-lo, tomando cuidado para não danificar os fios internos.

Descasque e prepare

Retire cuidadosamente a capa externa e a armadura para expor os condutores internos, sem danificá-los.

Encaixe a glândula

Selecione o tamanho e o tipo apropriados de prensa-cabo e encaixe-o na extremidade do cabo, prendendo a armadura e garantindo uma vedação firme.

Conecte os condutores

Termine os condutores internos do equipamento ou gabinete, seguindo as normas de fiação e garantindo conexões seguras.

Proteja a glândula e o cabo

Certifique-se de que o prensa-cabo esteja firmemente preso ao equipamento, proporcionando uma fixação firme e aterramento adequado para o cabo.

Benefícios do cabo elétrico blindado subterrâneo

Proteção Mecânica:A principal vantagem dos cabos blindados é sua proteção mecânica excepcional. O fio de aço ou fita ao redor dos condutores fornece resistência contra impacto, compressão e abrasão. Essa blindagem garante que os cabos possam suportar manuseio brusco durante a instalação ou em áreas de alto tráfego.

Resistência ambiental:Cabos blindados oferecem proteção robusta contra vários fatores ambientais, incluindo umidade, produtos químicos e radiação UV. Isso os torna adequados para instalações em áreas propensas a condições climáticas extremas ou substâncias corrosivas.

Longevidade e durabilidade:Graças à sua construção robusta, os cabos blindados têm uma vida útil estendida em comparação aos cabos padrão. Eles são menos propensos a danos, reduzindo a necessidade de reparos ou substituições frequentes. Esse aspecto contribui para economias de custo a longo prazo.

Flexibilidade e Versatilidade:Cabos armados estão disponíveis em várias configurações, permitindo flexibilidade nas instalações. Eles podem ser usados tanto para aplicações internas quanto externas, adaptando-se a diferentes demandas de energia e ambientes.

Nossa fábrica

Perguntas frequentes

P: O que é cabo blindado subterrâneo?

R: Um cabo blindado, também conhecido como cabo blindado de fio de aço (SWA), é um cabo elétrico robusto projetado para uso em ambientes exigentes. Ele consiste em uma camada protetora de fios de aço ou fita, fornecendo proteção mecânica aprimorada e resistência a elementos externos.

P: Qual é a finalidade do cabo blindado?

R: Um cabo elétrico blindado é aquele que tem uma camada protetora de metal ao redor. O objetivo do cabo mais a camada de blindagem é melhorar o desempenho anti-interferência dos cabos por meio da proteção de blindagem, bem como a vida útil da proteção mecânica, como resistência à tração e resistência à compressão.

P: Quando usar um cabo elétrico blindado?

A: Cabos blindados fornecem proteção suficiente contra riscos mecânicos. Portanto, você pode usar esse tipo de cabo em áreas onde há alto risco de danos mecânicos. Esses locais incluem paredes externas, subterrâneos e instalações industriais.

P: Qual a profundidade que o cabo blindado precisa ser enterrado?

R: Cerca de 500 mm de profundidade é recomendado como mínimo. Se você estiver colocando o cabo em uma horta, ele precisará ter pelo menos 600 mm de profundidade.

P: O cabo blindado subterrâneo precisa de conduíte?

R: O cabo blindado tem uma mangueira de aço ao redor para fornecer proteção contra impactos, ele também é aterrado para reduzir a interferência EM. Se você coloca ou não um cabo em um conduíte não tem nada a ver com blindagem. Se você quiser colocá-lo em uma vala, verifique com o fabricante se é um cabo de enterramento direto ou não.

P: Onde o cabo blindado é comumente usado?

A: Comumente conhecido como cabo SWA, o cabo de aço blindado é um cabo de controle auxiliar e de energia, projetado para uso em rede elétrica de fornecimento de energia. Usado para sistemas subterrâneos, redes de cabos, redes de energia, aplicações internas e externas e dutos de cabos.

P: Como instalar cabos blindados no subsolo?

A: Escavar a vala: Use uma pá ou uma valetadeira para cavar uma vala ao longo da rota marcada. A vala deve ser funda o suficiente para cobrir o cabo e permitir o enterramento adequado. Colocar o cabo: Coloque o cabo na vala e use braçadeiras de plástico para prendê-lo a quaisquer estruturas ou objetos próximos.

P: O cabo blindado precisa estar em um duto?

R: Não há necessidade de dutos ao instalar o Steel Wire Armoured (SWA) Cable. Você pode enterrá-lo diretamente no solo sem nenhuma proteção adicional em profundidade suficiente para evitar danos!

P: Que tipo de cabo pode ser enterrado no subsolo?

R: Um fio subterrâneo pode ser feito de cobre ou alumínio. O fio de cobre pode ficar exposto no solo com segurança ou pode ter uma capa protetora ou isolamento.

P: O cabo subterrâneo precisa ser blindado?

A: Cabos enterrados também devem ser protegidos contra esmagamento, o que geralmente é feito colocando o cabo blindado em um leito de areia para que pedras não sejam pressionadas no revestimento externo do cabo. Existem muitas outras alternativas satisfatórias ao uso de cabos blindados de fio de aço, desde que sejam adequadamente protegidos.

P: Qual cabo blindado também é chamado de cabo subterrâneo?

R: O cabo blindado deve ser usado quando um nível de proteção mecânica for necessário, ou seja, qualquer coisa que você sinta que pode danificar o cabo. Ele é quase sempre usado para cabos subterrâneos através de dutos. Selecionar o cabo correto é muito importante para garantir uma instalação elétrica segura e duradoura.

P: Como instalar cabos blindados no subsolo?

R: Este método requer a escavação de uma vala de 1,5 m de profundidade e 0,45 m de largura, que é então coberta com uma camada de areia. Os cabos são colocados na vala e cobertos com uma camada de areia de 10 cm de espessura. Para proteger contra danos mecânicos, a vala é então coberta com tijolos e outros materiais.

P: Por que cabos blindados não são usados na fiação residencial?

R: As principais preocupações são a condutividade relativa da blindagem em comparação aos núcleos (que diminui à medida que o tamanho do cabo aumenta) e questões de confiabilidade.

P: O cabo blindado pode ser usado em ambientes residenciais?

A: Também chamado de cabo metálico revestido, cabo blindado (AC) ou cabo BX, o cabo MC foi um dos primeiros tipos de cabo desenvolvidos para aplicações comerciais e residenciais. Ele ainda é comumente usado hoje em dia na construção de edifícios residenciais, comerciais e industriais.

P: Quais são os dois locais onde o cabo blindado é instalado?

A: O cabo blindado pode ser usado tanto para locais expostos quanto ocultos. Com condutores revestidos de chumbo (Tipo ACL), o cabo pode ser embutido em alvenaria ou concreto e pode ser usado em locais úmidos ou onde exposto a óleo.

P: O cabo blindado pode ser usado no subsolo?

R: Sim, pode, mas se você deve ou tem permissão depende dos seus códigos locais. A armadura de arame de aço é vulnerável a um corte na capa externa que deixa a água entrar e enferruja a armadura.

P: Como instalar cabos blindados no subsolo?

P: Até que profundidade o cabo blindado deve ser enterrado?

R: Uma profundidade mínima de instalação de 450 mm no subsolo é normalmente recomendada para melhores práticas. Isso aumenta para 600 mm em locais onde há uma maior possibilidade de perturbação potencial.

P: O cabo blindado precisa ser aterrado?

R: Não precisa ser aterrado. O objetivo da armadura é proteger o cabo de danos físicos. Uma boa prática de instalação, no entanto, é aterrá-lo para que a armadura não possa passar tensão parasita ao longo do cabo, onde pode danificar os componentes eletrônicos conectados.

P: Onde é permitido instalar cabos blindados?

A: O cabo blindado pode ser usado tanto para locais expostos quanto ocultos. O cabo blindado não é permitido em locais onde estará sujeito a danos físicos ou vapores corrosivos. O cabo blindado não pode ser usado para enterramento direto na terra.
